Silnik Wankla to konstrukcja, która działa inaczej niż klasyczny silnik tłokowy, dlatego jego budowa bywa myląca nawet dla osób dobrze znających motoryzację. W tym tekście rozkładam na czynniki pierwsze budowę silnika Wankla, wyjaśniam cykl pracy, pokazuję, skąd bierze się płynność działania i gdzie ten układ ma realne ograniczenia. Dorzucam też praktyczne wskazówki, które pomagają ocenić, czy taki napęd ma sens w codziennym użyciu, czy lepiej traktować go jako technologiczną ciekawostkę.
Najkrótszy obraz tego, jak działa i z czego wynika charakter rotora
- Rdzeniem układu jest trójkątny rotor pracujący w obudowie o kształcie epitrochoidalnym.
- W silniku nie ma klasycznych tłoków ani zaworów, a dopływ i wylot gazów odbywa się przez porty w obudowie.
- Jeden obrót rotora nie oznacza jednego obrotu wału, dlatego cały proces jest ciągły i bardzo równy.
- Największe zalety to kompaktowość, niska liczba części ruchomych i wysoka kultura pracy.
- Największe słabości to szczelność, sprawność cieplna, zużycie oleju i wrażliwość na zaniedbania serwisowe.

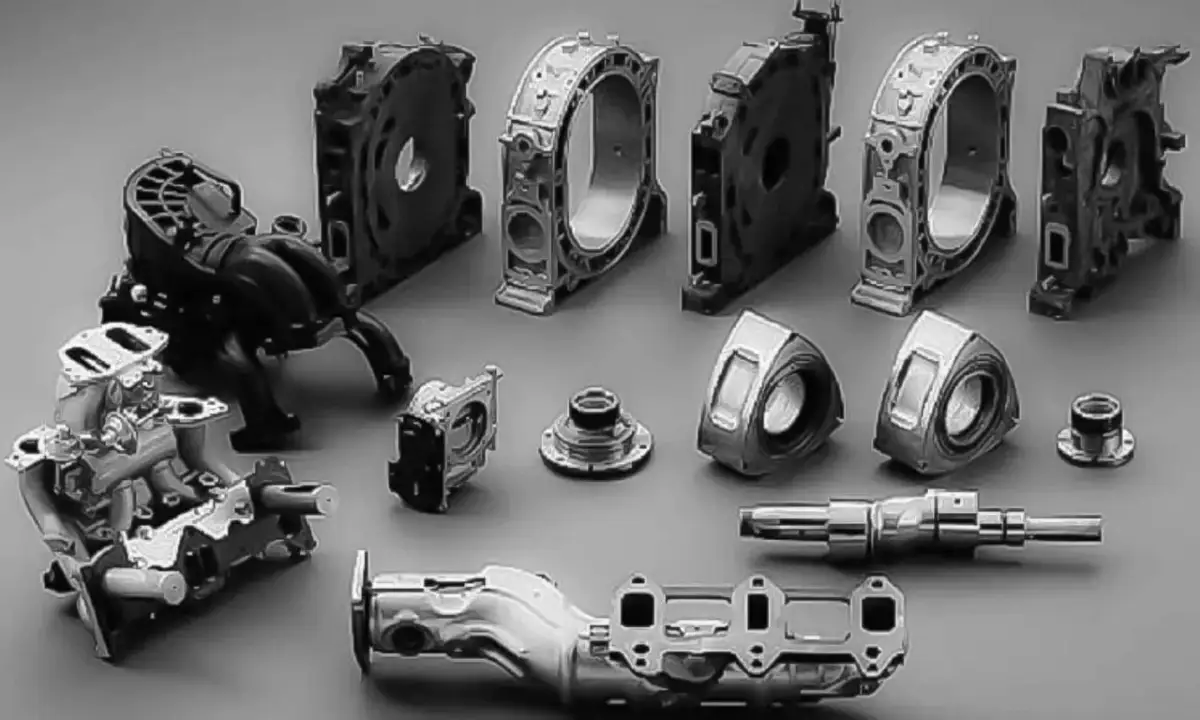

Z czego składa się silnik Wankla
Jeśli rozebrać ten układ na podstawowe elementy, konstrukcja okazuje się prostsza, niż sugeruje jego egzotyczna reputacja. W centrum stoi trójkątny rotor o wypukłych bokach, który porusza się wewnątrz obudowy o kształcie epitrochoidalnym, czyli takiej, której przekrój nie jest okręgiem, tylko krzywą dobraną pod ruch rotora. Ruch roboczy przenosi wał mimośrodowy, a synchronizację położenia rotora zapewnia koło zębate stałe. Całość uzupełniają uszczelnienia wierzchołkowe i boczne, kanały dolotowe oraz wydechowe, układ zapłonowy i smarowanie, które w wielu wersjach jest częściowo dozowane bezpośrednio do strefy pracy uszczelek.
| Element | Rola w pracy silnika | Dlaczego jest ważny |
|---|---|---|
| Rotor | Tworzy komory o zmiennej objętości | To on zastępuje tłok i odpowiada za sprężanie oraz rozprężanie mieszanki |
| Obudowa epitrochoidalna | Prowadzi ruch rotora po właściwym torze | Od jej geometrii zależy szczelność i jakość procesu spalania |
| Wał mimośrodowy | Odbiera energię i zamienia ją na obrót | To odpowiednik wału korbowego, ale pracuje w innym układzie kinematycznym |
| Koło zębate stałe | Pilnuje prawidłowego obrotu rotora | Bez niego rotor nie utrzymałby właściwej orientacji względem obudowy |
| Uszczelnienia wierzchołkowe i boczne | Oddzielają komory robocze | To jeden z najbardziej obciążonych i newralgicznych obszarów całej konstrukcji |
| Porty dolotowe i wylotowe | Otwierają i zamykają przepływ gazów | Zastępują klasyczny rozrząd z zaworami, wałkiem i sprężynami |
Właśnie ta prostota daje silnikowi charakterystyczną przewagę nad jednostką tłokową, ale jednocześnie przesuwa problem w inne miejsce: zamiast walczyć z zaworami, trzeba perfekcyjnie opanować szczelność i smarowanie. I to prowadzi nas do samego cyklu pracy.
Jak rotor zamienia ciśnienie spalin w ruch obrotowy
W klasycznym opisie pracy silnika Wankla nadal można mówić o czterech etapach znanych z jednostki tłokowej: dolot, sprężanie, praca i wydech. Różnica polega na tym, że nie dzieje się to w cylindrze z tłokiem poruszającym się góra-dół, tylko w trzech zmieniających objętość komorach utworzonych między bokami rotora a obudową. Rotor obraca się wokół własnej osi, ale jednocześnie krąży po obudowie, a wał mimośrodowy odbiera energię w sposób ciągły. W praktyce jeden obrót rotora odpowiada trzem obrotom wału mimośrodowego, dlatego cały proces wydaje się tak równy i bezszwowy.
Dolot
Gdy jedna z komór zwiększa swoją objętość, przez port dolotowy zasysana jest mieszanka paliwowo-powietrzna. W silniku Wankla nie ma tu klasycznego zaworu dolotowego, który otwiera się i zamyka zgodnie z ruchem krzywek. Otwór w obudowie po prostu zostaje odsłonięty przez pozycję rotora.
Sprężanie
Wraz z dalszym ruchem rotora objętość komory maleje, a mieszanka jest zagęszczana. To ważny moment, bo szczelność uszczelnień i dokładność obróbki obudowy mają bezpośredni wpływ na to, ile energii uda się odzyskać w kolejnym etapie.
Suw pracy
Po zapłonie gazy rozprężają się i naciskają na powierzchnię rotora, wymuszając dalszy obrót wału mimośrodowego. To właśnie tutaj najlepiej widać, dlaczego ten silnik uchodzi za tak lekki w odbiorze: energia nie musi przechodzić przez skomplikowany układ korbowo-tłokowy, tylko niemal od razu zamienia się w ruch obrotowy.
Przeczytaj również: Silnik 1.4 T-Jet - Wady, serwis i opinie. Czy to nadal dobry wybór?
Wydech
Ostatnia komora otwiera port wylotowy i spaliny opuszczają komorę roboczą. W starszych odmianach rozwiązanie to miało wyraźne słabości emisji i sprawności, dlatego późniejsze rozwinięcia, takie jak RENESIS, przeniosły część portów na bok obudowy, żeby poprawić oddychanie silnika i ograniczyć straty.
Gdy zrozumie się ten cykl, łatwiej też pojąć, skąd bierze się specyficzny charakter jazdy i dlaczego rotory mają tak dobrą opinię u kierowców ceniących płynność pracy.
Skąd bierze się jego gładka praca i wysoka kultura obrotu
Największy atut tego układu nie wynika z marketingu, tylko z fizyki. W silniku Wankla nie ma ciężkich tłoków zmieniających kierunek ruchu, korbowodów pracujących pod dużym obciążeniem ani rozbudowanego rozrządu, który co chwilę generuje dodatkowe opory. W efekcie konstrukcja pracuje ciszej, bardziej liniowo i zwykle chętniej wchodzi na wysokie obroty.
Ma to bardzo praktyczne konsekwencje. Samochód z rotorem często sprawia wrażenie lżejszego, niż wynikałoby to z samej mocy na papierze. Kierowca nie dostaje gwałtownego kopnięcia momentem, tylko narastanie przyspieszenia, które dobrze pasuje do jazdy sportowej i do zastosowań, gdzie liczy się równa praca przez długi czas. W materiałach technicznych Mazdy pojawia się nawet porównanie, że dwurotorowy układ o zbliżonych parametrach do rzędowej szóstki może być mniejszy i lżejszy mniej więcej do poziomu 2/3 masy i gabarytów. To jeden z powodów, dla których ta architektura tak długo fascynuje inżynierów.
Jedna ważna poprawka historyczna jest tu istotna: w rozwinięciach typu RENESIS przejście z peryferyjnego wydechu na boczny układ portów zwiększyło powierzchnię dolotu o około 30% i poprawiło stabilność spalania na biegu jałowym. To dobrze pokazuje, że w rotarze sama geometria portów ma ogromny wpływ na realne zachowanie silnika.
To naturalnie prowadzi do porównania z klasycznym silnikiem tłokowym.
Gdzie ten układ wygrywa, a gdzie przegrywa z silnikiem tłokowym
Jeśli patrzeć uczciwie, silnik Wankla nie jest ani cudowny, ani archaiczny. To po prostu inny kompromis. W pewnych zastosowaniach wygrywa bezapelacyjnie, w innych przegrywa z kretesem. Najlepiej widać to wtedy, gdy zestawi się go z normalnym silnikiem tłokowym bez romantyzowania żadnej ze stron.
| Cecha | Silnik Wankla | Silnik tłokowy | Co z tego wynika |
|---|---|---|---|
| Gabaryty i masa | Bardzo korzystne | Zwykle większe i cięższe | Rotora łatwiej upakować w małej komorze silnika |
| Liczba części ruchomych | Niska | Wyższa | Prostsza mechanika, ale większa wrażliwość na uszczelnienia |
| Kultura pracy | Bardzo płynna | Zależna od liczby cylindrów i wyważenia | Rotor daje miękkie, liniowe oddawanie mocy |
| Sprawność cieplna | Zwykle słabsza | Z reguły lepsza | Większa część energii ucieka w ciepło i emisje |
| Zużycie paliwa i oleju | Zazwyczaj wyższe | Najczęściej niższe | To jeden z najczęstszych powodów krytyki rotora |
| Potencjał wysokich obrotów | Bardzo dobry | Dobry, ale ograniczany przez rozrząd i masy ruchome | Rotory lubią pracę na obrotach |
W rozwinięciach konstrukcji nie chodziło więc o samo „zrobienie rotora lepszym”, tylko o przesunięcie kompromisu w stronę bardziej użytecznej charakterystyki. Zmiana układu portów, dopracowanie uszczelnień i lepsze sterowanie smarowaniem znacząco poprawiły emisje oraz pracę na biegu jałowym. W praktyce to właśnie porty i szczelność decydują o tym, czy ten silnik będzie fascynującym eksperymentem, czy dobrze dopracowaną jednostką do konkretnego zadania.
To naturalnie prowadzi do pytania, które najbardziej interesuje właściciela albo kupującego: co tu realnie się zużywa i jak nie zajechać konstrukcji przez zły serwis?
Na co uważać przy eksploatacji i serwisie
W codziennej eksploatacji największym przeciwnikiem rotora nie jest sama moc, tylko zaniedbanie podstaw. Ten silnik źle znosi przegrzanie, kiepski olej i długie odkładanie drobnych usterek na później. Najbardziej newralgiczne są uszczelnienia wierzchołkowe, boczne i narożne, bo to one odpowiadają za utrzymanie kompresji między komorami. Jeśli ich stan się pogarsza, spada moc, rośnie zużycie paliwa, a rozruch staje się coraz trudniejszy.
- Kontroluj olej regularnie, bo w wielu odmianach jest on częściowo spalany razem z mieszanką i nie wolno zakładać, że poziom będzie spadał tak samo jak w zwykłym silniku.
- Dopilnuj chłodzenia, bo przegrzanie bardzo szybko odbija się na uszczelnieniach i geometrii obudowy.
- Nie ignoruj problemów z zapłonem, bo słaba iskra w rotarze potrafi od razu ujawnić się nierówną pracą i trudnym startem.
- Sprawdzaj kompresję przy zakupie używanego auta, a nie tylko czy odpala, bo to zbyt powierzchowny test dla tej konstrukcji.
- Unikaj jazdy wyłącznie na bardzo krótkich dystansach, jeśli silnik ma potem długo stać i nie osiągać stabilnej temperatury pracy.
Przy zakupie egzemplarza z drugiej ręki sam dźwięk pracy też nie wystarczy. Liczy się zimny start, zachowanie na ciepło, równomierność biegu jałowego, zużycie oleju i historia obsługi. To właśnie tutaj wielu kierowców popełnia błąd: kupują samochód za emocje, a dopiero potem uczą się, że ten napęd wymaga dyscypliny serwisowej większej niż przeciętny benzyniak.
Jeśli ktoś dba o detale, rotor odwdzięcza się bardzo charakterystyczną kulturą pracy. Jeśli nie, szybko staje się kosztownym projektem.
Gdzie dziś ma sens i dlaczego wciąż wraca do gry
Współcześnie ta konstrukcja ma znacznie lepiej uzasadnione miejsce niż w epoce, gdy próbowano z niej zrobić uniwersalny napęd do wszystkiego. Najrozsądniej sprawdza się tam, gdzie liczą się kompaktowe rozmiary, niska masa i możliwość pracy w dość stałym zakresie obciążeń. Dlatego rotory wracają przede wszystkim jako generatory prądu w układach zelektryfikowanych, a nie jako bezpośredni napęd kół. Taki scenariusz jest po prostu bardziej zgodny z naturą tej jednostki.
Mazda podaje, że w MX-30 R-EV silnik rotacyjny pracuje jako generator, a nie bezpośredni napęd kół. To uczciwsze i bardziej sensowne wykorzystanie całej architektury niż próba zrobienia z niej kolejnego zwykłego benzyniaka. Podobna logika stoi za projektami koncepcyjnymi i sportowymi: tam wciąż liczy się mały rozmiar, wysoka moc z niewielkiej pojemności i wyjątkowy charakter pracy.
To nie jest napęd dla każdego, ale właśnie dlatego nadal wzbudza zainteresowanie. W świecie coraz bardziej zunifikowanych układów napędowych rotor pozostaje rozwiązaniem wyraźnie innym, a różnica bywa jego największą zaletą.
Co sprawdzić, gdy oceniasz auto z rotorem
Jeśli patrzę na taki napęd z perspektywy zakupu, interesują mnie przede wszystkim trzy rzeczy: kompresja, temperatura pracy i historia obsługi. To one najczęściej mówią więcej niż ładna praca na wolnych obrotach i efektowna legenda wokół marki. W praktyce dobrze utrzymany egzemplarz może dawać dużo satysfakcji, ale zaniedbany potrafi szybko zamienić się w projekt bez końca.
Najuczciwiej podchodzić do niego jak do rozwiązania niszowego: świetnego w swoim zadaniu, wymagającego w serwisie i bardzo wrażliwego na styl użytkowania. Jeśli to rozumiesz, łatwiej odróżnisz prawdziwą przewagę konstrukcyjną od samej motoryzacyjnej egzotyki.
