Poprawne podłączenie kamery cofania nie sprowadza się do przykręcenia obiektywu i wpięcia jednego kabla. Trzeba jeszcze dobrze rozdzielić zasilanie, sygnał wideo i przewód sterujący, żeby obraz pojawiał się od razu po wrzuceniu wstecznego i nie znikał przy każdym większym obciążeniu instalacji. To praktyczny poradnik dla osób, które chcą wiedzieć, jak podłączyć kamerę cofania bez zgadywania na przewodach i bez późniejszych usterek.
Najprostszy schemat działa, ale trwałość montażu zależy od zasilania, masy i jakości prowadzenia wiązki
- Najłatwiejszy wariant to zasilanie kamery z lampy cofania i podanie sygnału wideo do wejścia `CAM IN` lub `VIDEO IN`.
- W nowszych autach samo podpięcie pod światło wsteczne nie zawsze wystarczy, bo radio lub ekran mogą potrzebować dodatkowego sygnału `reverse` albo interfejsu.
- Najczęstsze błędy to zła masa, luźne złącze RCA, brak uszczelnienia przelotki i prowadzenie kabla obok źródeł zakłóceń.
- W prostym aucie montaż zajmuje zwykle 1,5-3 godziny, a przy integracji z fabrycznym ekranem często znacznie dłużej.
- Jeśli obraz miga albo pojawia się tylko czasami, problem najczęściej leży w zasilaniu, a nie w samej kamerze.
Co przygotować przed montażem i kiedy lepiej wybrać warsztat
Zanim zacznę rozbierać plastiki, zawsze sprawdzam trzy rzeczy: czy kamera pasuje do systemu multimedialnego, skąd wezmę stabilne zasilanie i czy w aucie jest miejsce na bezpieczne poprowadzenie przewodu. To ważne, bo inny będzie montaż w samochodzie z osobnym monitorem, inny w aucie z radiem aftermarket, a jeszcze inny przy fabrycznym ekranie, który wymaga interfejsu lub kodowania.
Warto też od razu ocenić, czy zestaw pracuje w standardzie analogowym `CVBS`, czy wyższym `AHD`. Jeśli monitor obsługuje tylko jeden format, a kamera drugi, dostaniesz czarny ekran mimo poprawnego zasilania. To jeden z tych błędów, które wyglądają jak awaria, a w praktyce są tylko niedopasowaniem sprzętu.
- Multimetr 12 V do sprawdzenia plusa, masy i sygnału wstecznego.
- Zestaw ściągaczy do tapicerki, żeby nie połamać spinek przy demontażu.
- Opaski zaciskowe i taśma materiałowa do unieruchomienia wiązki.
- Koszulka termokurczliwa albo dobre złączki, jeśli połączenia mają być trwałe i odporne na wilgoć.
- Próbnik lub tester, jeśli nie chcesz zgadywać, który przewód jest właściwy.
| Wariant | Co jest potrzebne | Trudność | Orientacyjny koszt sprzętu i montażu |
|---|---|---|---|
| Prosty zestaw z osobnym monitorem | Kamera, monitor, kabel wideo, zasilanie z lampy cofania | Niska | Około 150-500 zł za sprzęt, 300-500 zł z montażem |
| Kamera do radia aftermarket | Kamera, przewód RCA, przewód `reverse`, czasem dodatkowe przejściówki | Średnia | Około 120-400 zł za kamerę, 300-700 zł z montażem |
| Integracja z fabrycznym ekranem | Kamera, interfejs lub adapter, czasem kodowanie | Wysoka | Około 400-1200+ zł za osprzęt, 500-900 zł za montaż |
Ja na tym etapie wolę wydać kilkanaście minut na sprawdzenie kompatybilności niż później szukać problemu w rozebranym bagażniku. Kiedy sprzęt i zgodność są już jasne, można przejść do samego prowadzenia przewodów.
Jak poprowadzić przewody i podłączyć całość bez zwarć
Najlepiej myśleć o montażu w kolejności: kamera, zasilanie, sygnał wideo, wyzwalanie ekranu, test. Taka kolejność porządkuje pracę i zmniejsza ryzyko, że po złożeniu wszystkiego okaże się, iż kabel jest za krótki albo trzeba jeszcze raz zdejmować tapicerkę.
Miejsce montażu kamery
Kamerę najczęściej montuję nad tablicą rejestracyjną, w klamce klapy albo w zderzaku, jeśli producent przewidział takie miejsce. Obiektyw powinien być skierowany lekko w dół, żeby widzieć nie tylko to, co za autem, ale też fragment zderzaka i strefę tuż przy nim. Jeśli trzeba wiercić otwór, trzeba najpierw sprawdzić, co jest po drugiej stronie blachy, bo łatwo uszkodzić wiązkę albo element mechanizmu klapy.
Zasilanie z lampy cofania
W prostym układzie przewód czerwony kamery podłączam do plusa lampy cofania, a czarny do pewnej masy na karoserii. Masa to po prostu solidny punkt połączenia z blachą, najlepiej oczyszczony z lakieru i korozji. Ten wariant jest najprostszy, bo kamera uruchamia się tylko wtedy, gdy wrzucasz bieg wsteczny.
Tu nie ma miejsca na zgadywanie. Ja zawsze sprawdzam przewód miernikiem, bo w wielu autach obok lampy biegnie kilka podobnych żył, a pomyłka oznacza brak obrazu albo zwarcie. Połączenie warto zabezpieczyć koszulką termokurczliwą albo złączką, która nie rozpadnie się po pierwszej zimie.

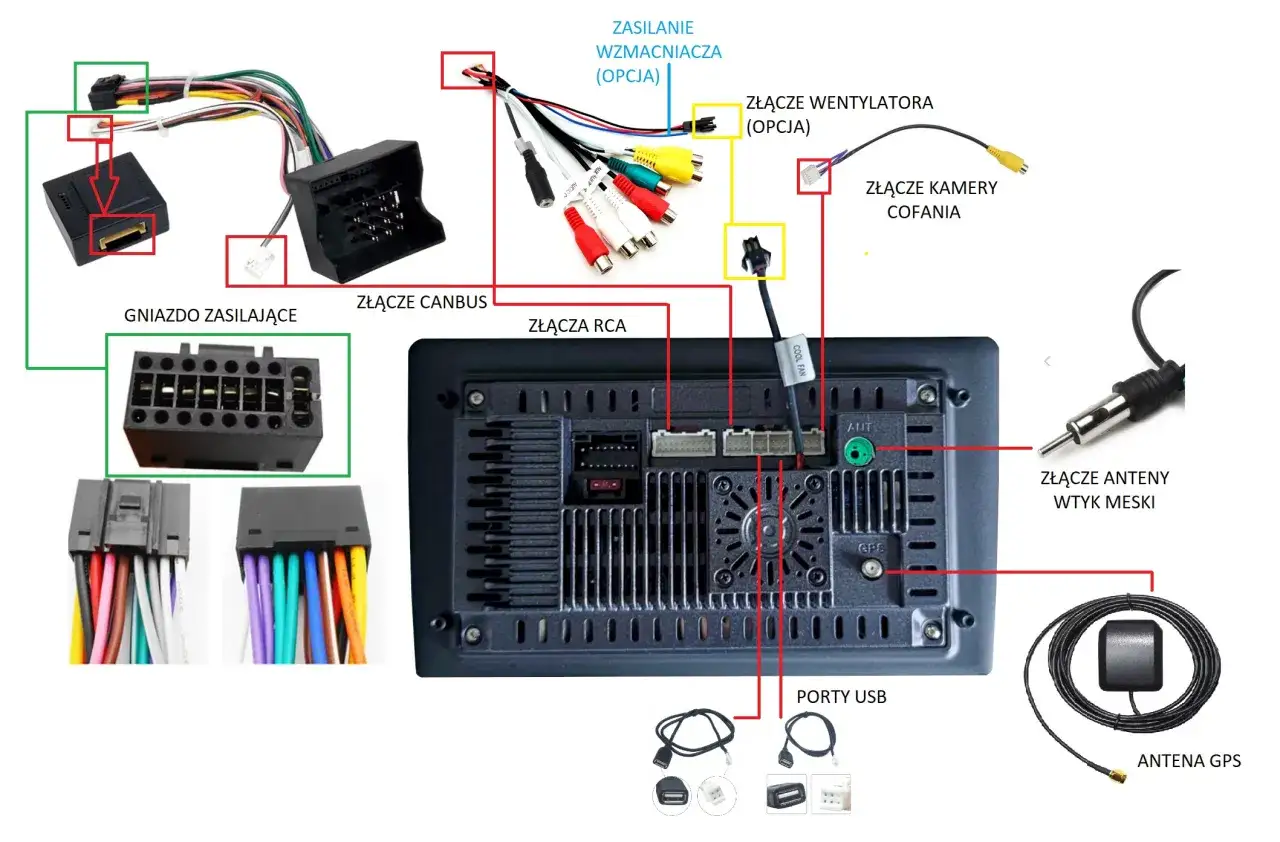

Sygnał wideo do monitora lub radia
Przewód wideo najczęściej kończy się wtykiem RCA, czyli żółtym złączem znanym z wielu zestawów audio-wideo. Jeśli radio albo monitor ma wejście `CAM IN` lub `VIDEO IN`, wpinasz tam sygnał bez kombinowania. W części zestawów przy kablu RCA biegnie też cienki czerwony przewód. To nie jest zasilanie kamery, tylko sygnał wyzwalający, który mówi ekranowi, że ma automatycznie przełączyć widok na kamerę.
W praktyce ten cienki przewód często łączy się z plusem lampy cofania z tyłu auta i prowadzi razem z wiązką do radia. Dzięki temu kamera dostaje zasilanie, a ekran wie, kiedy ma się przełączyć. To prosty układ, ale tylko wtedy działa dobrze, gdy wszystkie połączenia są pewne i nie ma luzu na złączach.
Uszczelnienie i prowadzenie wiązki
Kabel prowadzę zawsze możliwie blisko fabrycznej wiązki, pod tapicerką bagażnika, progami i słupkami, a w klapie przez gumową przelotkę albo fabryczny peszel. To ważne nie tylko ze względu na estetykę. Przewód, który ociera się o ruchome elementy, po kilku miesiącach potrafi pęknąć dokładnie w miejscu, którego nie widać.
W miejscach narażonych na wilgoć nie wystarczy zwykła taśma izolacyjna. Lepiej użyć koszulki termokurczliwej, taśmy materiałowej i dobrze doszczelnić wejście przewodu do obudowy kamery. Jeśli tego nie zrobisz, po deszczu albo zimą możesz mieć nie tylko zakłócenia, ale też wodę w obudowie i korozję złącza.
Przeczytaj również: Wymiana filtra paliwa - Jak rozpoznać zużycie i uniknąć błędów?
Test przed złożeniem wnętrza
Zanim z powrotem założę listwy i tapicerkę, zawsze robię próbę: zapłon, wsteczny, obraz na ekranie, kontrola linii pomocniczych i sprawdzenie, czy nic nie zanika przy poruszaniu klapą. To moment, w którym najłatwiej złapać błąd bez rozbierania auta drugi raz. Jeśli obraz pojawia się tylko czasami, zaczynam od sprawdzenia masy i połączeń, a nie od wymiany kamery.
W praktyce największe różnice między działającą a kapryśną instalacją zaczynają się przy wyborze zasilania, więc od tego zależy stabilność obrazu.
Który sposób zasilania daje najstabilniejszy efekt
Samo podłączenie do lampy cofania działa w wielu autach bardzo dobrze, ale nie jest jedyną sensowną opcją. W niektórych samochodach lepiej sprawdza się zasilanie z `ACC`, czyli obwodu aktywnego po włączeniu zapłonu, albo użycie przekaźnika, który odciąża instalację i poprawia stabilność pracy kamery. Przekaźnik to po prostu elektryczny przełącznik, dzięki któremu kamera nie jest obciążeniem dla słabszego obwodu lampy.
| Metoda | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Zasilanie z lampy cofania | Najprostszy montaż, kamera działa tylko przy wstecznym | W niektórych autach napięcie jest niestabilne, a obraz może migać | Proste instalacje, starsze auta, brak dodatkowych wymagań |
| Zasilanie z `ACC` | Stabilne napięcie podczas jazdy, dobre przy podglądzie na żywo | Wymaga dodatkowego sygnału `reverse`, bo sama kamera nie wie, kiedy przełączyć ekran | Gdy kamera ma pracować pewniej i nie tylko chwilowo |
| Przekaźnik lub moduł z filtrem | Odciąża obwód, ogranicza spadki napięcia i zakłócenia | Więcej części i więcej pracy przy montażu | Gdy po rozruchu obraz znika, a lampa cofania nie daje stabilnego zasilania |
Najczęściej wybór wygląda tak: prosty zestaw w starszym aucie zasilam z lampy cofania, a w nowszym samochodzie z bardziej wrażliwą elektroniką wolę przekaźnik albo interfejs. Jeśli kamera ma działać także do podglądu przy przyczepie, camperze albo podczas manewrów na postoju, zasilanie z `ACC` bywa praktyczniejsze. Gdy obraz już jest stabilny, trzeba jeszcze ustawić sam kadr, bo od tego zależy, czy kamera faktycznie pomaga w manewrach.
Jak ustawić obraz po uruchomieniu, żeby naprawdę pomagał w manewrach
Źle ustawiona kamera potrafi zniechęcić do całego montażu. Obraz powinien pokazywać nie tylko przestrzeń za autem, ale też fragment zderzaka i okolice tuż przy ziemi, bo to właśnie tam najłatwiej ocenić odległość. W praktyce dobrze, jeśli w kadrze widać około 1-2 metry za pojazdem, ale bez zbytniego patrzenia w dal kosztem strefy najbliżej auta.
- Sprawdź odwrócenie obrazu - jeśli kamera pokazuje kadr lustrzanie, ustaw to w menu radia albo na przewodzie konfiguracyjnym kamery.
- Ustaw kąt w dół z umiarem - zbyt mocne pochylenie pokazuje głównie asfalt, a za małe ukrywa przeszkody przy zderzaku.
- Nie ufaj bezkrytycznie liniom pomocniczym - stałe linie są tylko orientacyjne, a dynamiczne wymagają poprawnej kalibracji.
- Sprawdź nocny obraz - jeśli kamera robi się zbyt ciemna, winny bywa kąt, zabrudzony obiektyw albo niestabilne zasilanie.
Jeśli kamera ma dynamiczne linie prowadzące, traktuję je z ostrożnością. Bez instrukcji producenta łatwo je ustawić źle, a wtedy zamiast pomocy dostajesz iluzję precyzji. Czasem lepiej wyłączyć takie linie całkiem i zostać przy prostym, czytelnym obrazie niż wprowadzać kierowcę w błąd.
Jeśli po pierwszym teście coś nadal nie gra, najpierw sprawdzam typowe usterki po montażu, a dopiero później wymieniam sprzęt.
Najczęstsze usterki po montażu i co je zwykle powoduje
W serwisie najczęściej widzę nie tyle uszkodzoną kamerę, ile źle zrobione połączenie, zły punkt masy albo niedopasowanie sygnału. Dlatego zanim ktoś kupi drugi egzemplarz, ja zawsze idę po kolei: zasilanie, masa, przewód wyzwalający, sygnał wideo, ustawienia radia. To szybciej zawęża problem niż wymiana całego zestawu na oślep.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Brak obrazu po wrzuceniu wstecznego | Brak zasilania kamery, zły przewód `reverse`, nieaktywne wejście w radiu | Pomiar napięcia na kamerze, ustawienia monitora, pewność wpięcia RCA |
| Obraz miga albo znika przy rozruchu | Spadek napięcia, słaba masa, zasilanie z niestabilnego obwodu | Punkt masy, przewód zasilający, ewentualny przekaźnik lub filtr |
| Obraz jest, ale ekran nie przełącza się automatycznie | Brak sygnału sterującego albo zła konfiguracja radia | Przewód wyzwalający, menu głowicy, ewentualny interfejs |
| Pasy, śnieg, zakłócenia | Kabel prowadzony zbyt blisko źródeł zakłóceń, słabe ekranowanie, luźne złącza | Trasa przewodu, jakość połączeń, masa, stan kabla RCA |
| Obraz jest odwrócony albo źle skadrowany | Nieprawidłowe ustawienie kamery lub trybu w radiu | Ustawienie obrazu w menu, położenie samej kamery, instrukcja zestawu |
| Kamera działa po montażu, ale po deszczu przestaje | Wilgoć w złączu, nieszczelna przelotka, korozja punktu masy | Uszczelnienie, stan połączeń, stan obudowy kamery i przewodu |
Jeśli po sprawdzeniu zasilania i sygnału wszystko nadal wygląda źle, podmieniam tylko jeden element naraz. Najpierw testuję kamerę, potem przewód, potem wejście w monitorze. To najprostszy sposób, żeby nie zgadywać i nie wymieniać połowy zestawu tylko dlatego, że problem siedział w jednym słabym połączeniu. Kiedy wiadomo już, co najczęściej psuje instalację, zostaje prosta eksploatacja i decyzja, kiedy warto oddać auto do serwisu.
Co warto sprawdzić po sezonie, żeby kamera nie zaczęła szwankować
- Wycieraj obiektyw miękką mikrofibrą - brud i sól drogowa potrafią ograniczyć widoczność bardziej niż słabsza kamera.
- Kontroluj przelotkę klapy - to miejsce pracuje przy każdym otwarciu bagażnika i właśnie tam przewód najczęściej pęka.
- Nie kieruj myjki ciśnieniowej wprost na kamerę - uszczelnienie ma ograniczenia i przy mocnym strumieniu może puścić.
- Po lakierowaniu lub stłuczce przetestuj układ od nowa - nawet drobna naprawa nadwozia może przestawić kamerę lub naruszyć wiązkę.
- Reaguj na pierwsze objawy wilgoci - para w obudowie, opóźniony start i przerywany obraz zwykle nie znikają same.
W prostych autach większość tych problemów da się opanować bez większej ingerencji, ale w nowszych modelach z fabrycznym ekranem, klapą na przelotkach i sterowaniem `CAN` czasem szybciej i taniej jest oddać temat do elektryka samochodowego. Dobrze podłączona kamera nie ma przyciągać uwagi; ma po prostu działać za każdym razem, gdy wrzucasz wsteczny.
